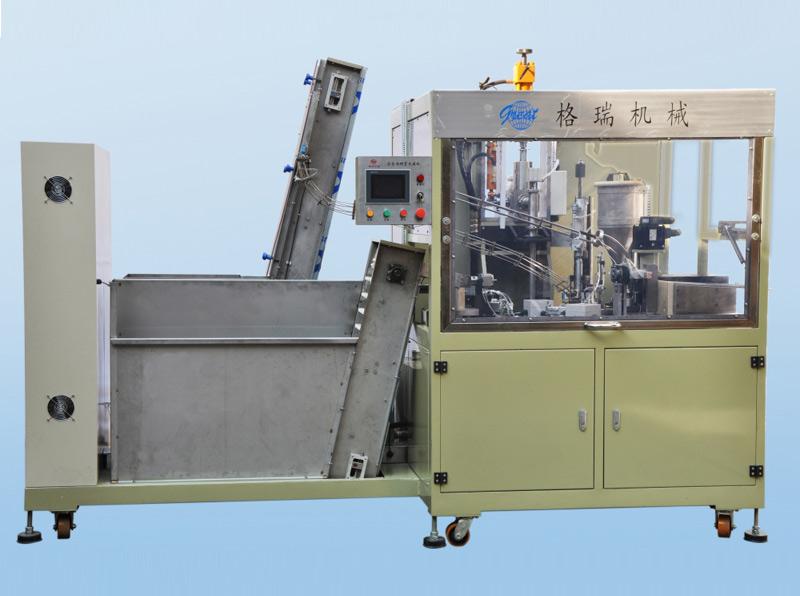

Автоматическая вертикальная машина розлива в алюминиевую тубу GRQL-300
Применение

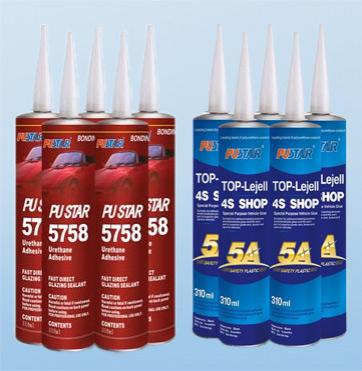

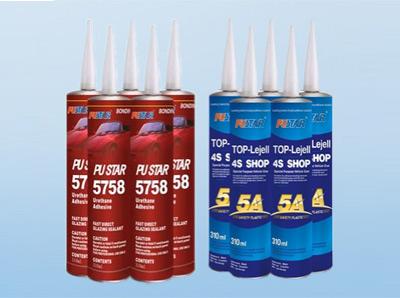

Автоматическая вертикальная разливочная машина предназначена для жидких материалов, таких как полиуретановый герметик, силан-модифицированный герметик, силиконовый герметик, герметик для электронных компонентов и т.д.
Описание
Данное оборудование используется для розлива в алюминиевые и пластиковые тубы, сочетает в себе функции автоматической подачи туб, автоматической подачи плунжеров, коррекции положения алюминиевой тубы, вертикального заполнения, вставки плунжера, проверки плунжера и закрытия тубы алюминиевым колпачком.
Технические параметры
Скорость розлива
20-25 туб/мин.
Точность заполнения
±1г/300мл
Объем розлива
200 мл -320 мл (для увеличения производительности возможен индивидуальный подбор)
Общая мощность
5.5кВт
Давление воздуха
0.7МПа
Расход воздуха
120л/мин
Рабочее давление гидравлической системы
7-9МПа
Гидравлический режим охлаждения
Водяное охлаждение, воздушное охлаждение
Размер оборудования (Д x Ш x В)
2840x1200x2320мм
Вес
1.8T
Примечание: Мы можем подобрать оборудование в соответствии со стандартами напряжения и частоты в регионе заказчика.
Структура

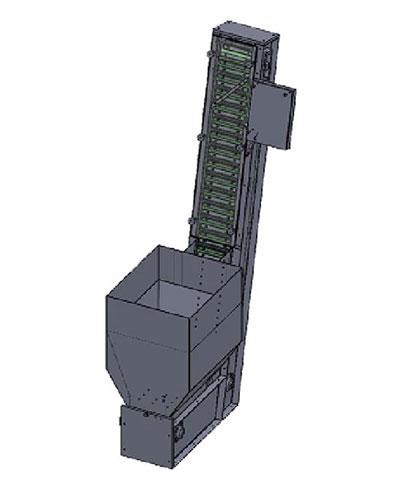

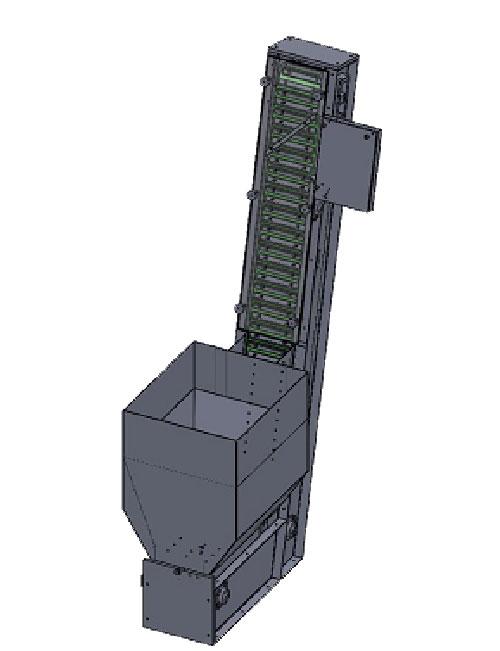

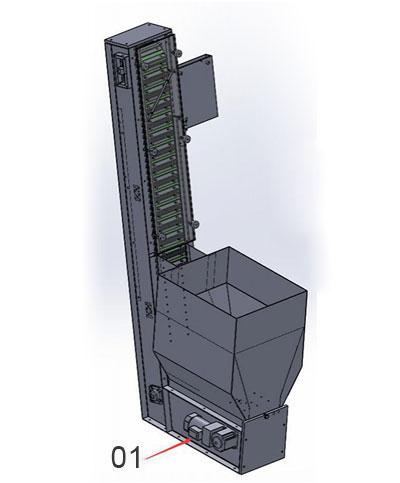

Транспортировка пустых туб и плунжеров

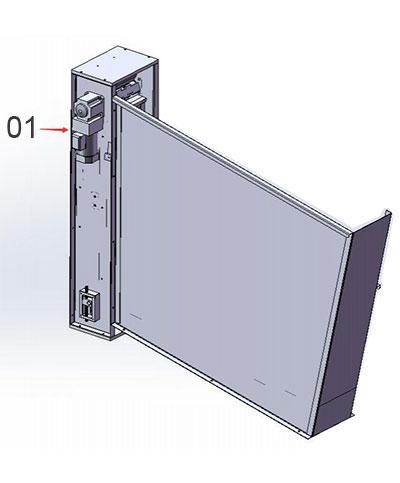

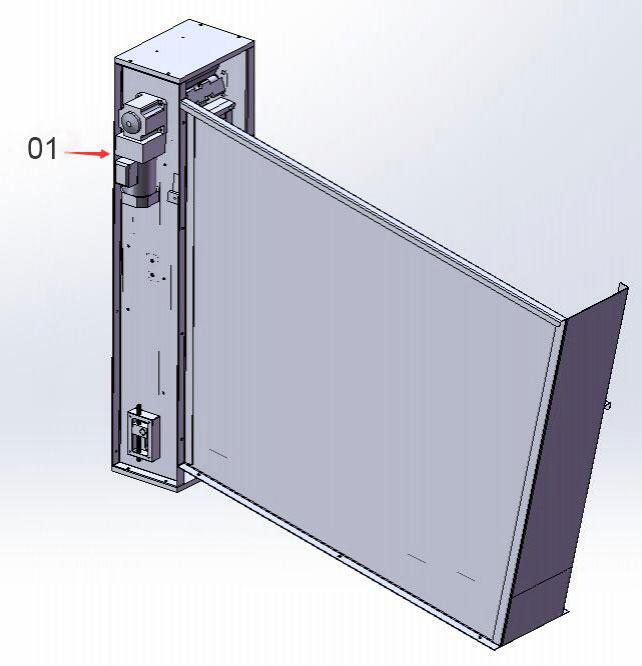

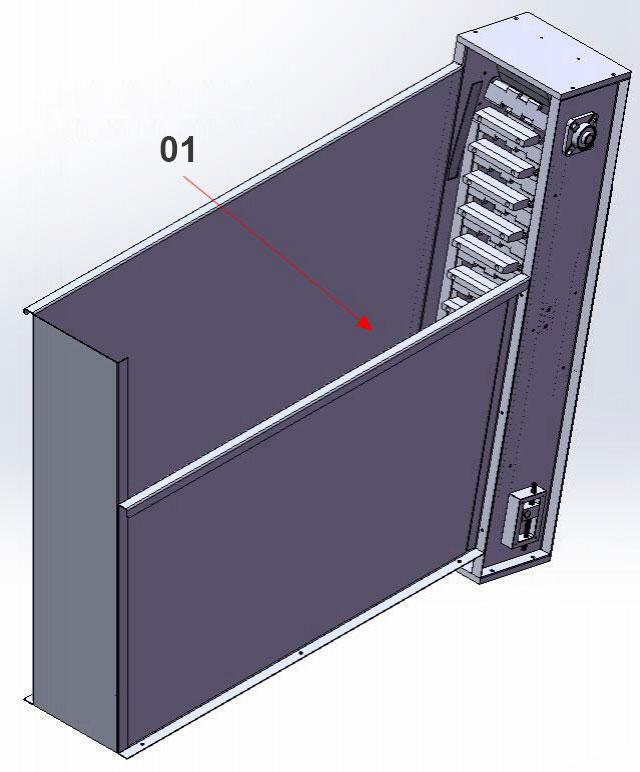

01: Загрузочный бункер для пустых туб

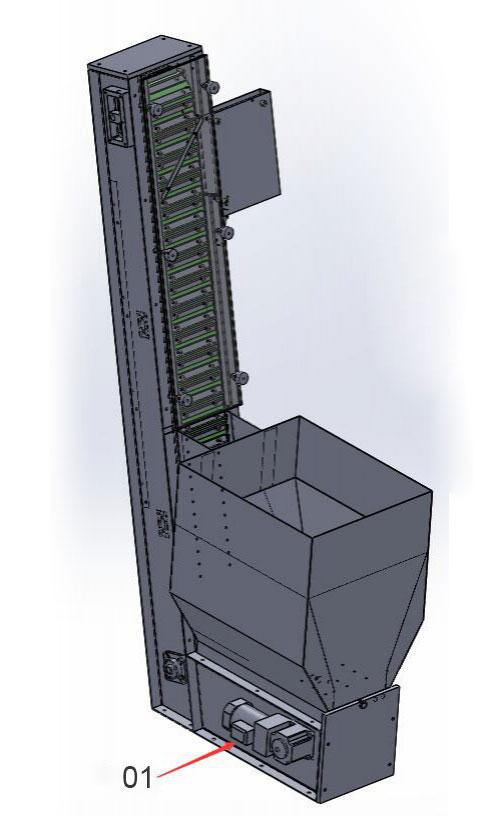

01: Двигатель
01: Двигатель

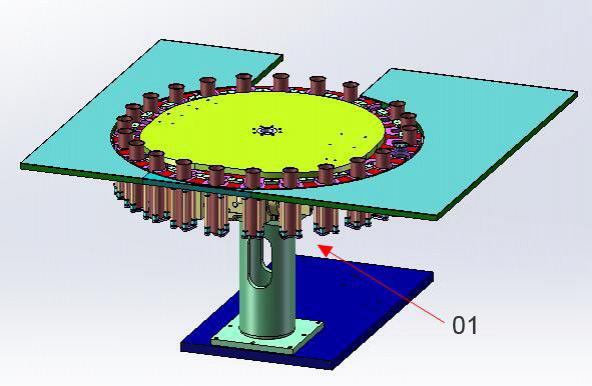

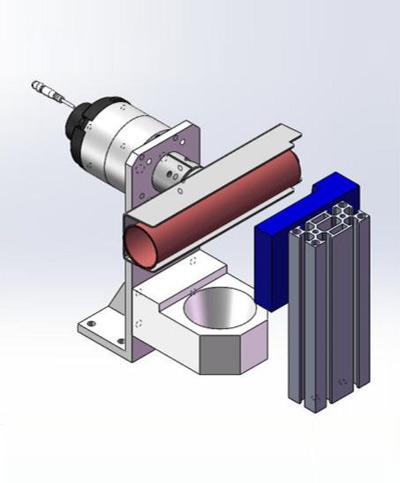

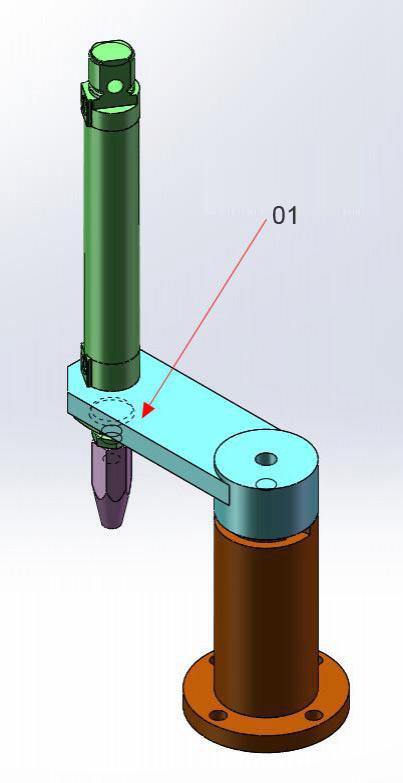

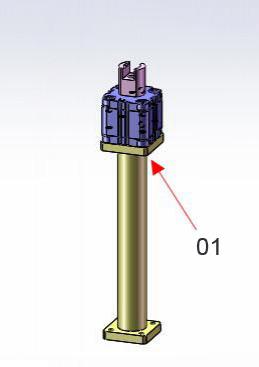

Вращательный механизм
01: Вращательный механизм

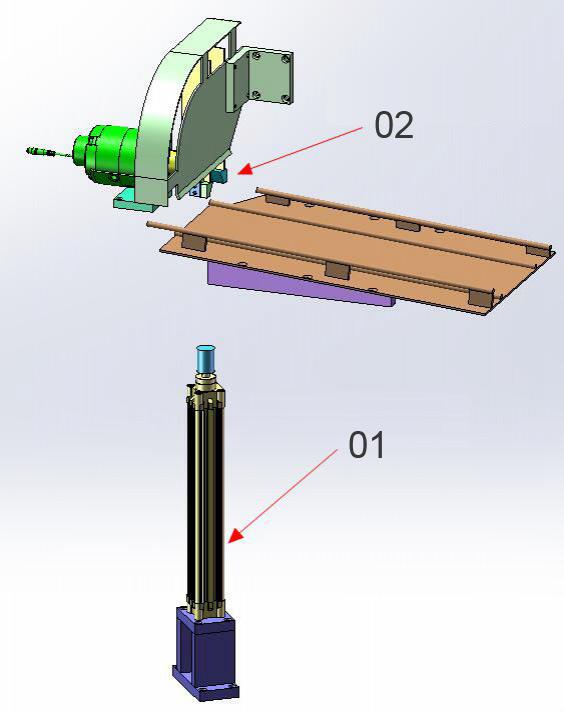

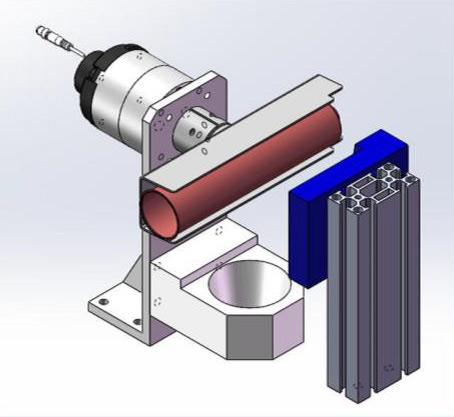

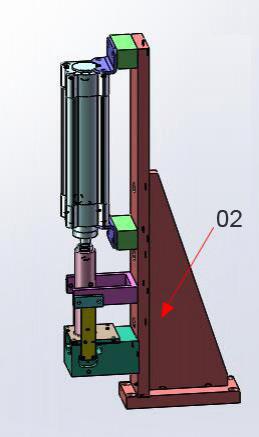

Коррекция положения тубы
01: Механизм коррекции

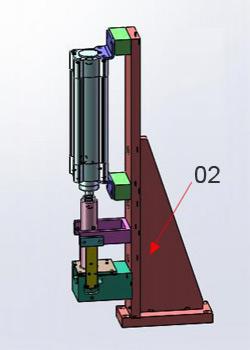

02: Подъемный механизм

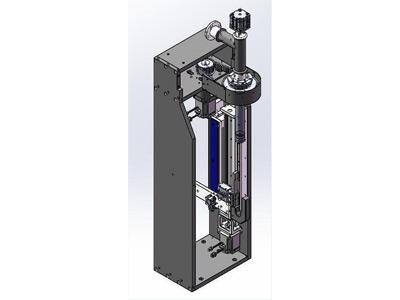

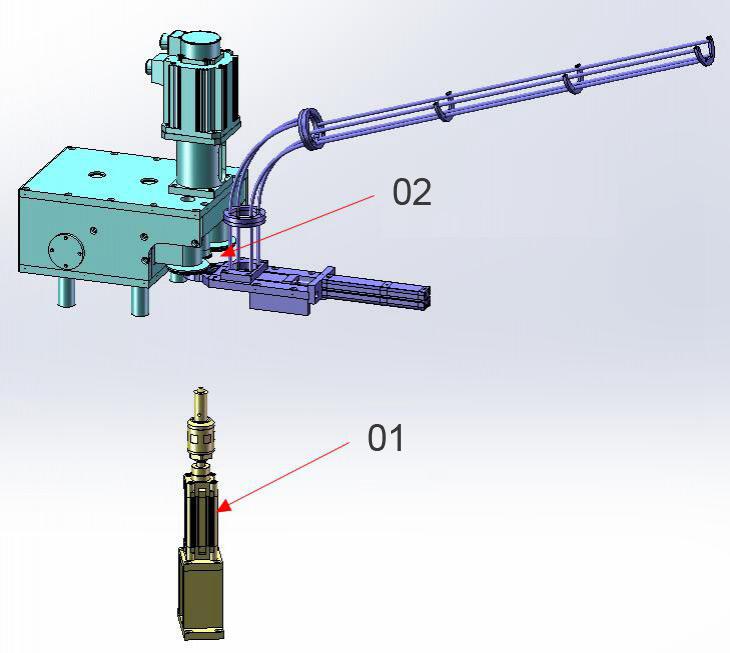

Автоматический розлив и автоматическая резка

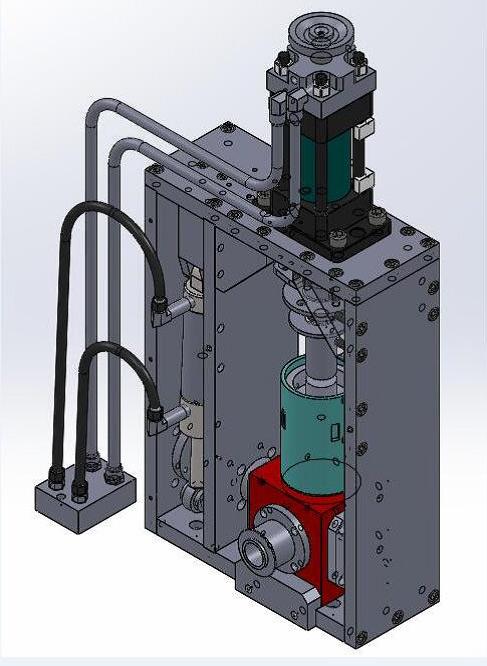

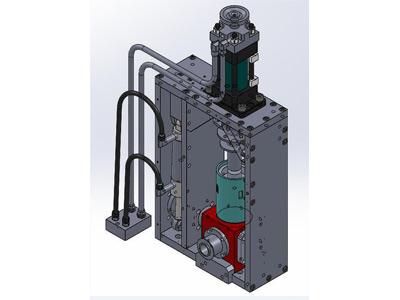

Дозирующее устройство
Дозирующее устройство

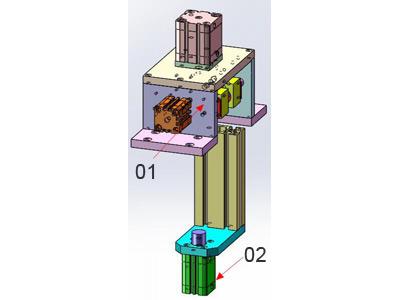

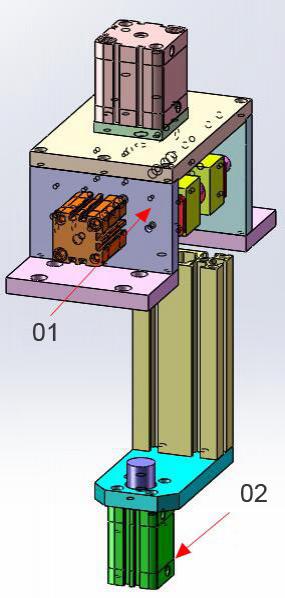

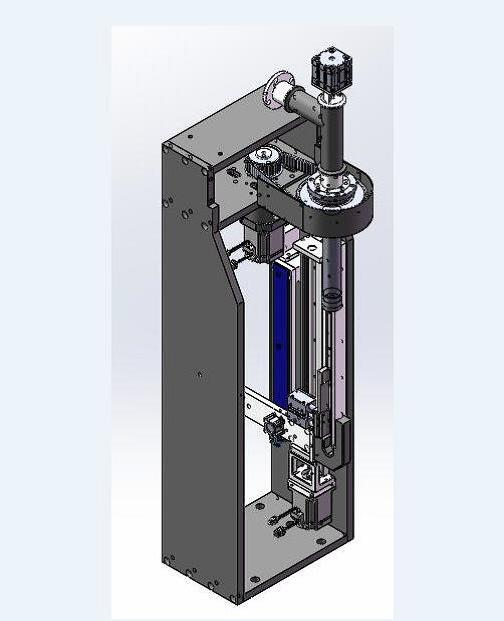

Автоматическая вставка плунжера
01: привод A
02: привод B

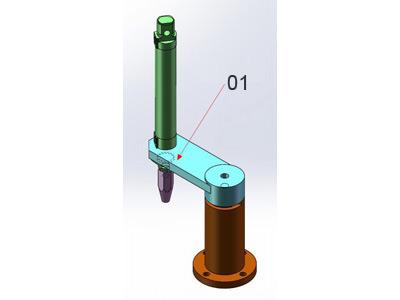

Проверка плунжера
01: Устройство проверки
Добавление сиккатива
Закрытие тубы алюминиевым колпачком
01: Закрытие тубы алюминиевым колпачком А
02: Закрытие тубы алюминиевым колпачком B

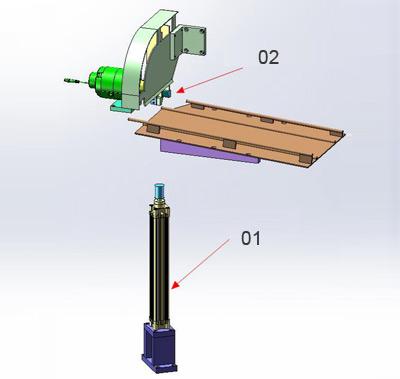

Механизм разгрузки материала
01: Механизм заполнения A
02: Механизм разгрузки продукции B
01: Вращательный механизм
01: Механизм коррекции
01: Устройство проверки
01: Закрытие тубы алюминиевым колпачком А
01: Механизм заполнения A
